二、綜合題

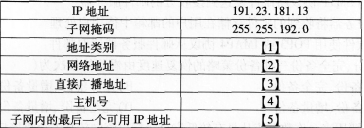

1．計算并填寫下表。

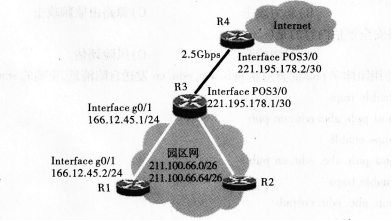

2．如下圖所示，某園區網用2．5Gbps的POS技術與Internet相連，POS接口的幀格式是SONET。路由協議的選擇方案是，園區網內部采用0SPF協議，園區網與Internet的連接使用靜態路由。

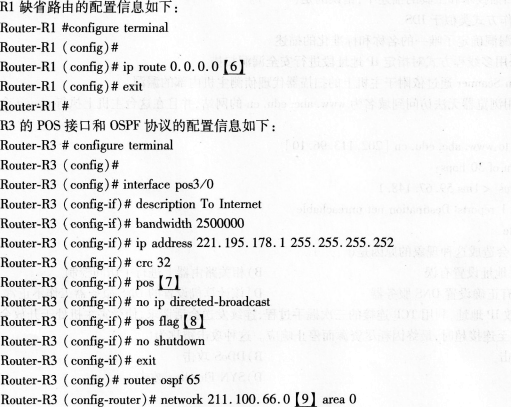

請閱讀以下R1和R3的部分配置信息，并補充空白處的配置命令或參數，按題目要求完成路由器的配置。

3．某公司網絡管理員使用DHCP服務器對公司內部主機的IP地址進行管理。在某DHCP客．戶機上連續執行“ipconfig／all”和“ipconfig／renew”命令，執行“ipconfig／all”得到的部分信息如圖(A．所示，執行“ipconfig／renew”命令時，在客戶機捕獲的報文及相關分析如圖(B．所示。請分析圖中的信息，補全空白處內容。


4．下圖是校園網中一臺主機在命令行模式下執行某個命令時用sniffer捕獲的數據包。

請根據圖中信息回答下列問題。
