二、應用題

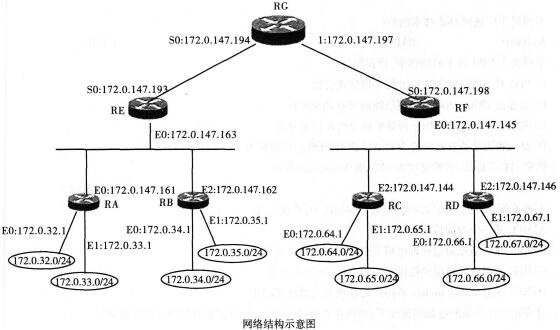

請根據下圖所示網絡結構回答下列問題。

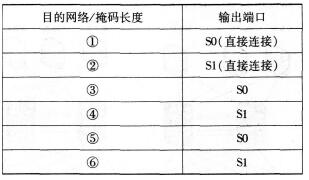

1．填寫路由器RG的路由表項①至⑥。(每空2分，共12分)

2．如果需要監聽路由器RE和RG設備之間的所有流量，可以在該鏈路中串入一種設備。請寫出這種設備的名稱。(2分)
3．如果將172．0．35．128／25劃分3個子網，其中第一個子網能容納55臺主機，另外兩個子網分別能容納25臺主機，要求網絡地址從小到大依次分配給3個子網，這3個子網的掩碼分別為_(kāi)_________、__________和__________，可用的IP地址段分別為_(kāi)_________、__________和__________。(6分)
(注：IP地址段的起始地址和結束地址間必須用減號“-”連接，中間不能有空格)

二、應用題
【解題思路】
本題考點為CIDR地址規劃方法中路由匯聚與子網劃分以及路由表項配置、網絡入侵檢測系統探測器等。
【參考答案】
1．【解析】①路由器RG的S0端口直接連接的網絡應為172．0．147．193與172．0．147．194匯聚后的網絡，兩個IP地址前30位相同，將后2位置0，匯聚后網絡為172．0．147．192／30。因此0F-Y：應填人：172．0．147．192／30。
②路由器RG的s1端口直接連接的網絡應為172．0．147．197與172．0．147．198匯聚后的網絡，兩個IP地址前30相同，將后2位置0，匯聚后網絡為172．0．147．196／30。因此②空應填入：172．0．147．196／30。
③路由器RE下面連接的網絡是的172．0．147．161、172．0．147．162、172．0．147．163匯聚后的網絡，三個IP地址前29位相同，將后3位置0，匯聚后網絡為172．0．147．160／29。因此③空應填入：172．0．147．160／29。
④路由器RF下面連接的網絡是l72．0．147．144、172．0．147．145和172．0．147．146匯聚后的網絡，三個IP地址的前30位相同，但是由于網絡地址不能做端口IP地址，又因?yàn)橹鳈C(jī)段不能全為0或1，所以最后的目的網絡為172．0．147．128／27，后5位為主機位。因此匯聚后的網絡為172．0．147．128／27。因此④空應填人：172．0．147．128／27。
⑤路由器RA與RB下面連接的網絡是172．0．32．1、172．0．33．1、172．0．34．1、172．0．35．1匯聚后的網絡，四個IP地址前22位相同，將后10位置0，匯聚后網絡為172．0．32．0／22。因此⑤空應填人：172．0．32．0／22。
⑥路由器RC與RD下面連接的網絡是172．0．64．1、172．0．65．1、172．0．66．1、172．0．67．1匯聚后的網絡，四個IP地址前22位相同，將后10位置0，匯聚后網絡為172．0．64．0／22。因此⑥空應填人：172．0．64．0／22。
2．【解析】網絡入侵檢測系統的探測器可以通過三種方法部署在被檢測網絡中：(1)網絡接口卡與交換設備監控端口連接，入侵檢測傳感器從監控端口獲得數據包。(2)網絡中增加一臺集線器，通過集線器獲取數據包。(3)入侵檢測傳感器通過TAP設備對交換式網絡中數據包進行分析和處理。本題中可以在該鏈路中串人分路器(TAP)。
3．【解析】網絡地址為172．0．35．128／25的網絡可用地址為27-2=126個，要?jiǎng)澐殖煞謩e有55臺主機、25臺主機和25臺主機的子網，其思路如下：首先將子網掩碼擴展一位，這樣能劃分成兩個能容納26-2=62臺主機的子網，其網絡地址分別為172．0．35．128／26和172．0．35．192／26，留下172．0．35．128／26作為題目中要求容納55臺主機的網絡；選取172．0．35．192／26，再次將子網掩碼擴展一位，這樣能再劃分出兩個能容納25-2=30臺主機的子網，網絡地址分別為l72．0．35．192／27和172．0．35．224／27，這兩個網絡都能作為題目中所要求的容納25臺主機的網絡。最終劃分的網絡如下表所示：
