三、應用題

請根據圖示網絡結構回答問題。

1．填寫路由器RG中相關的路由表項①至⑥。(每空2分，共l2分)

2．如果在不改變路由表項的前提下，請寫出在路由器RF上最多可再連接的路由器數量。(2分)

3．如果圖中防火墻FW為CiscoPIX525，并且部分內網需要訪問外網，需要使用的兩個配置命令依次是__________和__________。(2分)

4．如果將172．16．17．128／25劃分3個子網，其中第一個子網能容納50臺主機，另外兩個子網均能容納20臺主機，要求網絡地址從小到大依次分配給3個子網，第2個子網的掩碼是__________，可用的IP地址段是__________。(4分)

(注：IP地址段的起始地址和結束地址間必須用減號“-”連接，中間不能有空格)

三、應用題

【參考答案】

1．【解析】①路由器RG的S0端口直接連接的網絡應為172．16．1．33與172．16．1．34匯聚后的網絡，兩個IP地址前30相同，后2位置0，匯聚后網絡為172．16．1．32／30。因此①空應填人：172．16．1．32／30。

②路由器RG的S1端口直接連接的網絡應為172．i6．1．65與172．16．1．66匯聚后的網絡，兩個IP地址前30相同，后2位置0，匯聚后網絡為172．16．1．64／30。因此②空應填人：172．16．1．64／30。

③路由器RF下面連接的網絡是l72．16．1．56、172．16．1．57、172．16．1．58匯聚后的網絡，該三個IP地址匯聚后的IP地址為172．16．1．56，子網掩碼為／29，由于IP地址l72．16．1．56已經分配給RF路由器的E0端口，為避免網絡號與子網地址的沖突，因此相同位應從28位開始，因此③空應填入：172．16．1．48／28。

④路由器RE下面連接的網絡是匯聚后的網絡172．16．1．42、172．16．1．43、172．16．1．44，三個IP地址前29位相同，后3位置0，匯聚后網絡為172．16．1．40／29。因此④空應填入：172．16．1．40／29。

⑤路由器RC與RD下面連接的網絡是l72．16．33．1172．16，33．1、172．16．32．1、172，16．34．1、172．16．35．1匯聚后的網絡，四個IP地址前22位相同，后10位置0，匯聚后網絡為172．16．32．0／22。因此⑤空應填入：l72．16．32．0／22。

⑥路由器RA與RB下面連接的網絡是172．16．17．1、172．16．16．1、172．16．18．1、172．16．19．1匯聚后的網絡，四個IP地址前22位相同，后10位置0，匯聚后網絡為172．16．16．0／22。因此⑥空應填入：172．16．16．0／22。

2．【解析】路由器／IF下面連接已經連接的網絡是l72．16．1．56、172．16．1．57、172．16．1．58，匯聚后的網絡172．16．1．48／28，可用于分配的IP地址數有24—2=14個，減去已經分配過的3個IP地址，還剩余11。因此路由器RF上最多可再連接的路由數量為：ll。

3．【解析】以下3類IP地址為保留地址：l0．0．0．0～10．255．255．255、172．16．0．0～172．31．255．255和192．168．O．0～192．168．255．255。保留地址用在使用NAT的內部網絡中。此時防火墻需要使用NAT指定需要轉換的內部地址以及使用global指定外部IP地址范圍。因此兩個空分別應填人：9lobal；nat。

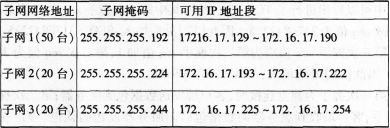

4．【解析】網絡地址為172．16．17．128／25的網絡可用地址為27-2=126個，要劃分成分別有50臺主機、20臺主機和20臺主機的子網，其思路如下：首先將子網掩碼擴展一位，這樣能劃分成兩個能容納26-2=62臺主機的子網，其網絡地址分別為172．16．17．128／26和172．16．17．192／26；留下172．16．17．128／26作為題目中要求容納50臺主機的網絡；選取172．16．17．192／26，再次將子網掩碼擴展一位，這樣能再劃分出兩個能容納25-2=30臺主機的子網，網絡地址分別為172．16．17．192／27和172．16．17．224／27，這兩個網絡都能作為題目中所要求的容納20臺主機的網絡。所以，下表可以表示最終劃分的網絡：

因此這兩個空分別應填入：255．255．255．224；172．16．17．193-172．16．17．222。
